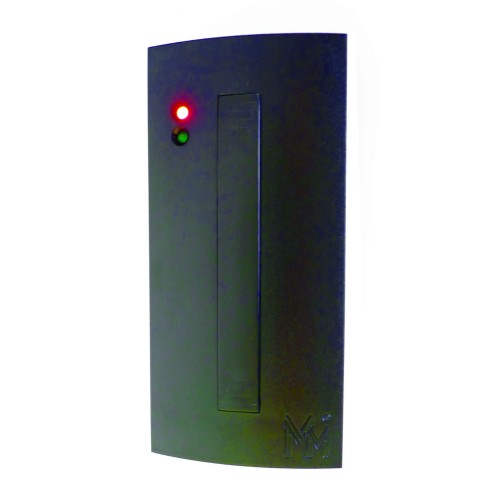

bibi-T40.c »terminal z czytnikiem transponderów UNIQUE, EM 125 KHZ, interfejs RS485 (czarny)

Ogólna charakterystyka

TERMINAL Z CZYTNIKIEM TRANSPONDERÓW UNIQUE, EM 125 KHZ ODPORNY NA WARUNKI ATMOSFERYCZNE
Terminal bibi-T40 to czytnik bibi-R40 wyposażony dodatkowo w wyjście tranzystorowe przeznaczone do sterowania ryglem elektromagnetycznym. Terminal współpracuje z kontrolerami bibi-K22 i bibi-K25 systemu bibinet.

Wykonany jest w trwałej, estetycznej obudowie z ABSu. Dostępny jest w 3 kolorach: jasnoszary, lava i czarny). Wszystkie elementy elektroniczne zalane są masą wepuranową, co czyni terminal odpornym na warunki atmosferyczne. Może być instalowany zarówno wewnątrz jak i na zewnątrz budynków.

Zastosowana technologia umożliwia montaż terminala bibi-T40 bezpośrednio na metalowej powierzchni bez utraty zasięgu odczytu kart. Niewielkie wymiary pozwalają na jego zawieszenie w dowolnym miejscu.

Identyfikatory

Terminal bibi-T40 odczytuje numery identyfikacyjne transponderów Unique. Typowo w systemie stosowane są transpondery w postaci karty plastikowej, na której można nadrukować logo firmy, zdjęcie pracownika i inne dane.

Transpondery mogą być również wykonane w innej postaci, np. breloczka, zegarka, pastylki itp.

Komunikacja z kontrolerem

Terminal przesyła do kontrolera identyfikator odczytanej karty, natomiast kontroler przesyła do kontrolera rozkazy sterujące wyjściem tranzystorowym otwierającym rygiel oraz rozkazy sterujące jego diodami świecącymi i brzęczykiem.
Terminal systematycznie przesyła do kontrolera swój kod identyfikacyjny. Pozwala to kontrolerowi natychmiast informować komputer w przypadku zaniku połączenia z terminalem.

 UWAGI:
- Nie współpracuje z kontrolerem bibi-K12.
- W jednej instalacji mogą pracować zarówno kontrolery bibi-K22, bibi-K25 i kontrolery starszej generacji bibi-K12.

» identyfikatory Unique, EM4102, EM4200
» odczyt 125 KHz
» zasięg odczytu typowo 5 cm (zależy od rodzaju transpondera)
» Wyjście sterujące ryglem tranzystorowe OC, obciążalność: 15V, 1A
» Wejścia 2 (typowo: czujnik otwarcia, przycisk wyjścia)
» sygnalizatory diody LED + brzęczyk
» zasilanie 10 – 28V DC
» pobór prądu średnio: 30 mA, szczytowo: 100 mA
» interfejs komunikacyjny magistrala bibiBUS (RS485)
» prędkość transmisji 115200 bps
» długość połączenia do 300 m
» temperatura pracy -25°C .. +50°C, IP64
» klasa środowiskowa III
» wymiary 50 × 105 × 14 mm
» dostępne kolory jasnoszary, czarny, lava
