bibi-T30 » Terminal do czytników z interfejsem Wiegand'a, interfejs RS485

Terminal do obsługi max. 2 czytników z interfejsem Wiegand'a, interfejs bibiBUS (RS485),
2 wyjścia przekaźnikowe, 2 wejścia, obudowa DIN, wymiary: 71 x 90x 58mm,
współpraca z kontrolerami systemu bibinet, zasilanie 10-28V DC

Terminal bibi-T30 pozwala na podłączanie do kontrolerów systemu kontroli dostępu i rejestracji czasu pracy bibinet czytników kart innych producentów. Można do niego podłączyć jeden lub dwa czytniki z interfejsem Wiegand. Terminal bibi-T30 posiada również dwa wyjścia przekaźnikowe oraz dwa wejścia dwustanowe. Taki zestaw komponentów pozwala na obługę dwóch przejść kontrolowanych jednostronnie lub jednego przejścia kontrolowanego dwustronnie. Sterowanie tak zbudowanymi przejściami odbywa się z kontrolera systemu bibinet.
Komunikacja z kontrolerem odbywa się przez magistralę bibiBUS zbudowaną w standardzie RS485. Sygnalizowana jest czerwoną diodą LED umieszczoną w lewym dolnym rogu obudowy terminala. Transmisja jest szyfrowana algorytmem AES128 (tryb CTR, podpis CMAC). Klucze sesji są generowane na podstawie indywidualnych kluczy instalacji. Do podłączenia czytników, oprócz wejść interfejsu Wiegand (2 pary D0 i D1), dostępne są również dwa wyjścia sygnalizacyjne: LED i BUZ. Działają one różnie, w zależności od ilości obsługiwanych w terminalu przejść. Jeżeli dołączony jest jeden czytnik, lub dwa czytniki powiązane z jednym przejściem, to linie sygnalizacyjne (LED/BUZ) należy dołączyć do obu czytników odpowiednio do sterowania LEDem i brzęczykiem.

Jeżeli do terminala dołączone są dwa czytniki, powiązane z dwoma przejściami, to wyjście LED należy dołączyć do sterowania LEDem w czytniku 1, natomiast wyjście BUZ do sterowania LEDem w czytniku 2.

Konfigurację terminala ustawia się przy pomocy programu biSprzetLAN służącego do wstępnej konfiguracji i testowania kontrolerów systemu bibinet.

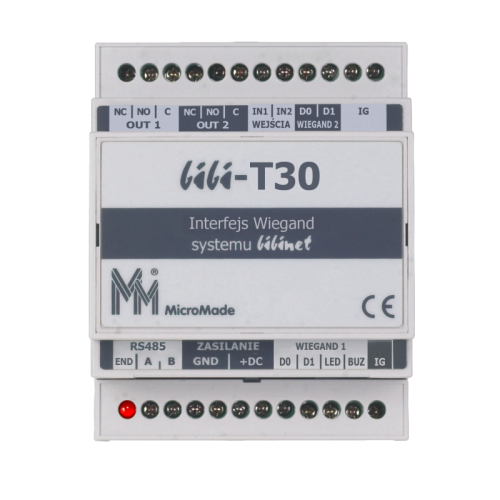

Terminal bibi-T30 posiada typową 4-modułową obudowę przeznaczoną do montażu na szynie DIN.

Moduł łączy się z kontrolerem przez magistralę bibiBUS (RS485).

» obsługiwane czytniki max 2
» interfejs Wiegand
» wyjścia przekaźnikowe 2
» styki NO,NC
» obciążalność wyjść 30V / 1A
» wejścia 2
» zasilanie 10 – 28 V DC
» pobór energii średnio: 0,25 W, szczytowo: 0,75 W
» połączenie z kontrolerem magistrala bibiBUS (RS485)
» prędkość transmisji 115200 bps
» szyfrowanie AES128, CTR, CMAC
» środowisko pracy -10°C .. +40°C, IP40
» klasa środowiskowa II
» wymiary 106 x 90 x 58 mm
» obudowa DIN - 4M
