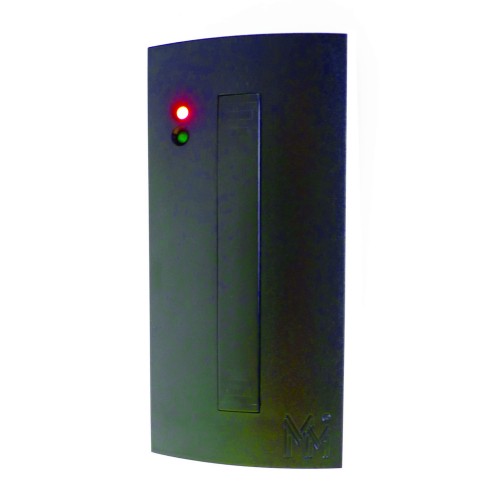

bibi-R40.c »czytnik transponderów UNIQUE, EM 125 KHZ, interfejs RS485 (czarny)

Ogólna charakterystyka

CZYTNIK TRANSPONDERÓW UNIQUE, EM 125 KHZ ODPORNY NA WARUNKI ATMOSFERYCZNE
Czytnik bibi-R40 odczytuje identyfikator kart Unique, EM4102, EM4200. Czytnik współpracuje z kontrolerami bibi-K22 i bibi-K25 oraz modułami rozszerzeń systemu bibinet-2.5.

Czytnik wykonany jest w trwałej, estetycznej obudowie z ABSu. Dostępny jest w 3 kolorach: jasnoszary, lava i czarny). Wszystkie elementy elektroniczne zalane są masą wepuranową, co czyni czytnik odpornym na warunki atmosferyczne. Może on być instalowany zarówno wewnątrz jak i na zewnątrz budynku.

Zastosowana technologia umożliwia montaż czytnika bibi-R40 bezpośrednio na metalowej powierzchni bez utraty zasięgu odczytu kart. Niewielkie wymiary pozwalają na jego zawieszenie w dowolnym miejscu.

Identyfikatory

Czytnik bibi-R40 odczytuje numery identyfikacyjne transponderów 125 kHz z modulacją amplitudy. Typowo w systemie stosowane są transpondery w postaci karty plastikowej, na której można nadrukować logo firmy, zdjęcie pracownika i inne dane. Nasza firma wykonuje takie nadruki.

Transpondery mogą być również wykonane w innej postaci, np. breloczka, zegarka, pastylki itp.

Komunikacja z kontrolerem

Czytnik przesyła do kontrolera identyfikator odczytanej karty, natomiast kontroler przesyła do czytnika rozkazy sterujące jego diodami świecącymi i brzęczykiem. Poza tym czytnik systematycznie przesyła do kontrolera swój kod identyfikacyjny. Pozwala to kontrolerowi natychmiast informować komputer w przypadku zaniku połączenia z czytnikiem. Komunikacja odbywa się przez magistralę bibiBUS (standard RS485)

 UWAGI:
- Nie współpracuje z kontrolerem bibi-K12.
- W jednej instalacji mogą pracować zarówno kontrolery bibi-K22, bibi-K25 i kontrolery starszej generacji bibi-K12.

» identyfikatory Unique, EM4102, EM4200
» odczyt 125 KHz
» zasięg odczytu typowo 5 cm (zależy od rodzaju transpondera)
» sygnalizatory diody LED + brzęczyk
» zasilanie 10 – 28V DC
» pobór prądu średnio: 30 mA, szczytowo: 95 mA
» interfejs komunikacyjny magistrala bibiBUS (RS485)
» prędkość transmisji 115200 bps
» długość połączenia do 300 m
» temperatura pracy -25°C .. +50°C, IP64
» klasa środowiskowa III
» wymiary 50 × 105 × 14 mm
» dostępne kolory jasnoszary, czarny, lava
