MM-R73 »CZYTNIK OSDP kart MIFARE ® 13,56 MHz z frontem szklanym i klawiaturą

Ogólna charakterystyka

Zachowując położenie przycisków klawiatura czytnika MM-R73 może mieć dowolny wygląd, zgodny z sugestiami użytkownika. Czytnik posiada klawiaturę dotykową i może odczytywać karty standardu Mifare®. Może współpracować z dowolnym kontrolerem obsługującym protokół OSDP (PN-EN 60389-11-5).

Czytnik został zaprojektowany do pracy w Systemie bezpiecznej identyfikacji MicroMade (MmSID). Dzięki temu umożliwia budowę systemu kontroli dostępu nawet w 4, najwyższym stopniu zabezpieczeń. Czytnik, w zależności od konfiguracji, może odczytywać i przekazywać do kontrolera:

• zaszyfrowane dane z kart instalacji MmSID (karty typu Mifare® DESfire®)
• identyfikator (UID) kart zbliżeniowych typu Mifare® (zgodnie z normą ISO/IEC 14443A)
• identyfikator z aplikacji MmId ze smartfona z systemem Android
• wybrany na klawiaturze kod PIN.

Konfiguracja czytnika

Czytniki serii MM-R7x mogą być konfigurowane już po zainstalowaniu i dołączeniu do magistrali OSDP. Służy do tego specjalny interfejs MmSID Manager. Potrafi on wyszukać wszystkie czytniki dołączone do szyny OSDP kontrolera, ustawić wybraną prędkość transmisji, nadać im wymagane przez kontroler OSDP indywidualne adresy i przesłać klucze kryptograficzne niezbędne do odczytu kart z danej instalacji.
Do obsługi MmSID Managera służy oprogramowanie MmSID Config

Montaż

Obudowa czytnika MM-R73 przystosowana jest do montażu w standardowej puszce instalacyjnej o średnicy 60 mm. Do podłączenia magistrali OSDP i zasilania przewidziano cztery zaciski śrubowe.

Czytnik wyposażony jest w mechaniczny czujnik sabotażowy.

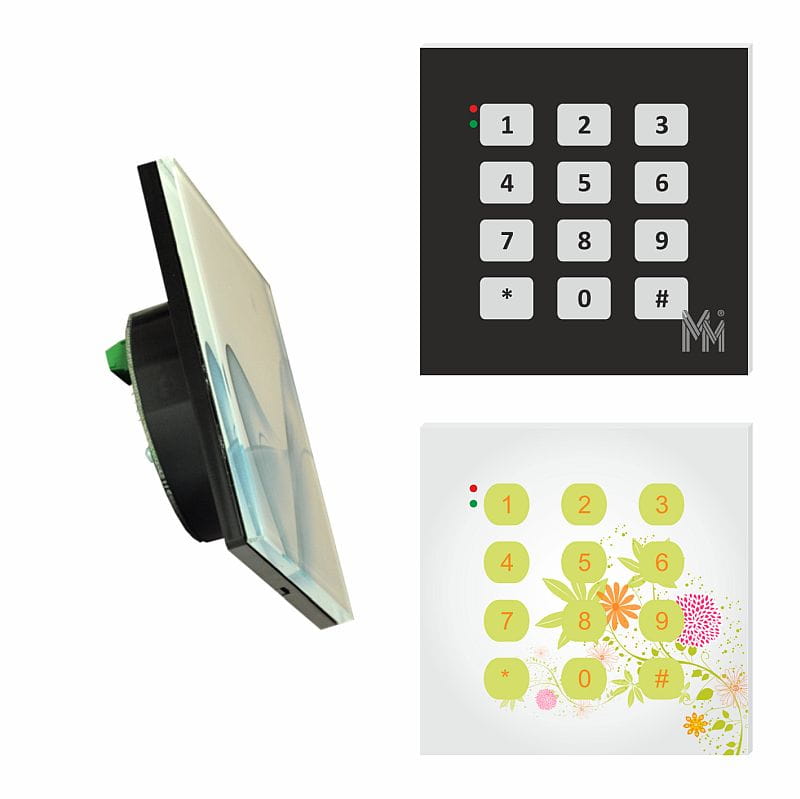

Nowoczesny design

Wyróżniającą cechą czytnika MM-R73 jest szklany front, który zapewnia elegancki wygląd, oraz daje możliwość wykonania dowolnych nadruków wg życzenia klienta. Stwarza to praktycznie nieograniczone możliwości adaptacji czytników do dowolnego wnętrza. (elegancki biurowiec, nowoczesny szpital itp.)
Wzór czytnika jest Zarejestrowanym Wzorem Wspólnotowym zgłoszonym w Urzędzie Unii Europejskiej ds. Własności Intelektualnej (EUIPO) pod numerem 003075324-0001.

» współpraca Kontrolery z obsługą interfejsu OSDP
» stopień zabezpieczenia max Grade 4 wg PN-EN 60839-11-1
» częstotliwość pracy 13,56 MHz
» zasięg odczytu typowo 3 cm (zależy od rodzaju transpondera)
» Odczytywana informacja:
- Karty Mifare®DESFire®             zaszyfrowane dane z karty (karty instalacji MmSID)
- Inne karty Mifare®                      identyfikator UID
- Smartfon z systemem Android identyfikator z aplikacji MmId
» klawiatura dotykowa, pojemnościowa, 12 przycisków (3x4)
» sygnalizatory 2 diody LED (czerwona i zielona) + brzęczyk
» czujnik sabotażowy mikrowyłącznik
» zasilanie 10 – 28V DC
» pobór prądu średnio: 40 mA, szczytowo: 120 mA
» interfejs komunikacyjny magistrala OSDP (RS485)
» prędkość transmisji ustawiana od 9600 do 115200
» szyfrowanie transmisji AES128
» długość połączenia do 300 m
» temperatura pracy --10°C .. +40°C, IP52
» klasa środowiskowa II
» wymiary 86 x 86 x 32 mm
» dostępne kolory dowolny nadruk na szklanym froncie
