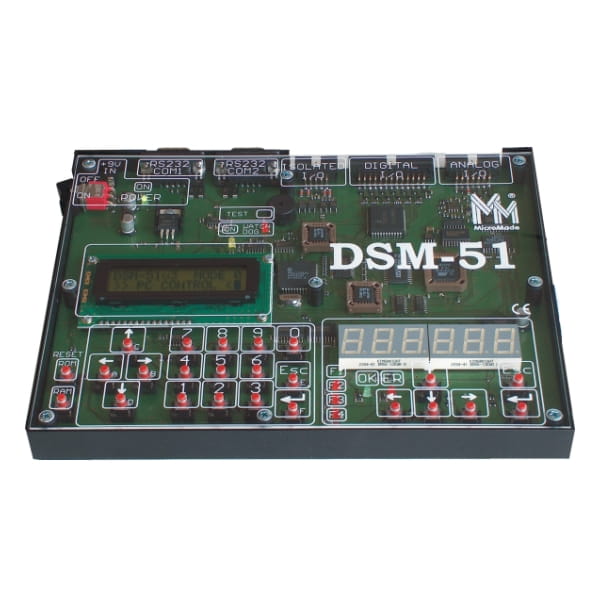

Dydaktyczny System Mikroprocesorowy DSM-51 powstał z myślą o wyposażeniu laboratoriów układów mikroprocesorowych w szkołach średnich o profilu elektronicznym i na wyższych uczelniach technicznych.

System może być wykorzystywany samodzielnie lub wraz z komputerem. Jeżeli system pracuje bez połączenia z komputerem, umożliwia wpisywanie i uruchamianie krótkich programów w asemblerze mikrokontrolera 8051. Przy połączeniu z komputerem możliwości systemu znacznie wzrastają.

System DSM-51 pozwala na:

• poznanie zasad budowy systemów mikroprocesorowych,
• nauczanie od podstaw programowania mikroprocesorów,
• nauczanie metod sterowania różnorodnych układów stanowiących otoczenie mikroprocesorów,
• budowanie i uruchamianie różnych układów sterowanych przez systemy mikroprocesorowe.

System DSM-51 jest przystosowany do pracy w warunkach szkolnych:

• system jest mocno odporny na bezmyślne działania użytkownika,
• jest odporny na zewnętrzne zakłócenia elektromagnetyczne (CE)
• uruchamianie programów nie wymaga wymiany pamięci EPROM ani użycia symulatora.

Wyposażenie systemu:

• Sterownik zawierający:
  • mikrokontroler 80C52 (zegar 11,059 MHz)
  • układ watchdog
  • pamięci: EPROM 32 kB oraz RAM 32 kB
  • dekoder adresów wykonany w układzie GAL16V8
  • sterownik przerwań wykonany w układzie GAL16V8
  • sygnalizatory: diody LED i buzzer
  • 6-cyfrowy wyświetlacz LED
  • wyświetlacz LCD 2 x 16 znaków
  • klawiatura przeglądana sekwencyjnie
  • klawiatura matrycowa 2 x 8 przycisków
  • 2 kanały łącza szeregowego RS232
  • 24 linie wejść/wyjść cyfrowych
  • 2 linie wejść cyfrowych izolowanych galwanicznie
  • 2 linie wyjść cyfrowych izolowanych galwanicznie
  • 8 linii wejść analogowych
  • 1 linia wyjścia analogowego
• Oprogramowanie:
  • Wbudowany w system edytor i asembler umożliwiające pracę bez komputera. Przygotowane programy można uruchamiać w systemie w trybie pracy ciągłej lub krokowej z monitorowaniem zawartości rejestrów mikroprocesora na wyświetlaczu ciekłokrystalicznym.
  • Oprogramowanie na komputer typu IBM PC umożliwiające asemblację, przesyłanie i uruchamianie programów w systemie w trybie pracy ciągłej lub krokowej z możliwością śledzenia zawartości rejestrów procesora na ekranie monitora.
• Zasilacz Tatarek 6WZS 9/500
